日本nakanishi高速主軸研磨內孔有哪幾種方案?
日本nakanishi高速主軸研磨內孔有哪幾種?
日本nakanishi高速主軸研磨內孔有多種型號可選,具體看是加裝在哪些設備上進行內孔研磨。今天春亨工具小編為大家總結一下中西nakanshi高速主軸成功的研磨內孔案例。
(1)加工中心內孔研磨主軸

加工中心想要進行精密內孔研磨,機床本身原有主軸轉速不夠,可以選擇加裝hes510主軸增速器,5萬轉,可可以選擇hes810主軸增速器,8萬轉,還可以選HTS氣動主軸,15萬轉高速,都是1μm的跳動精度,滿足精密內孔研磨需求。
(2)磨床內孔研磨主軸

圖為老式磨床加裝NR-3060S中西6萬轉高速電主軸,進行內孔研磨案例

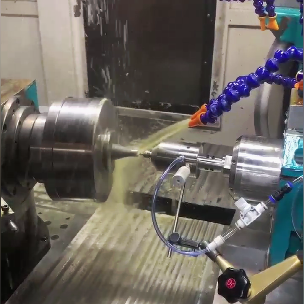

圖為磨床加裝PL600氣動主軸進行內孔研磨案例

(3)刀塔機內孔研磨主軸

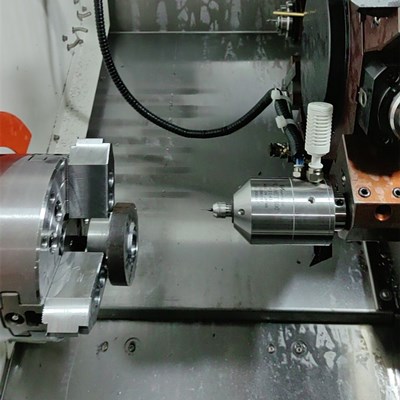

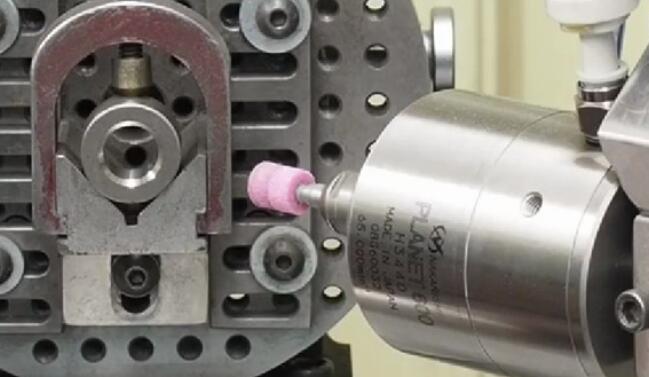

圖為車銑復合機床加裝PL600氣動主軸進行內孔研磨,轉速65000rpm,旋轉跳動精度1μm以內,氣動主軸加裝在刀塔機上可避免繞線,且還可以選擇搭配一個防繞線裝置。如下圖所示。

(4)走心機內孔研磨主軸

走心機想要實現精密內孔研磨,可以選擇ispeed3系列的微型電主軸,體積小,外徑從19.05-30mm可供選擇,轉速6萬轉-8萬轉,跳動精度1μm以內。
(5)中心出水內孔研磨主軸

假如內孔研磨量比較大,可以選擇帶中心出水功能的電主軸BMS-4040-MQL,冷卻液從主軸前端排出,快速冷卻刀具,延長刀具使用壽命,提高內孔研磨效率。
